Verkabelung

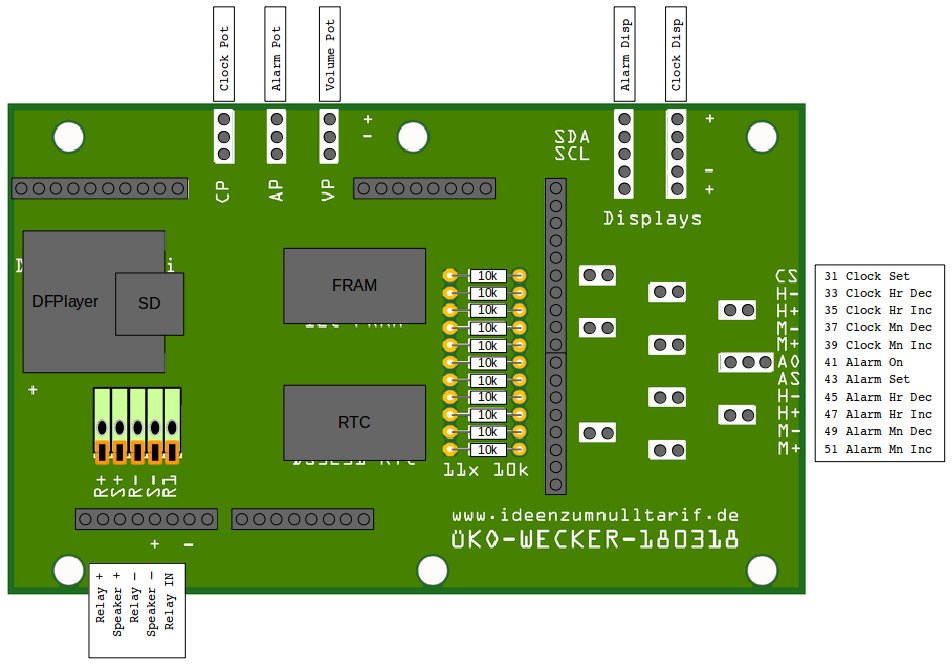

Platine mit Modulen, Anschlussbuchsen und Terminal Blocks

Platine mit Modulen, Anschlussbuchsen und Terminal Blocks

Potentiometer verbunden mit der Platine

Arduino = blau

Potentiometer verbunden mit der Platine

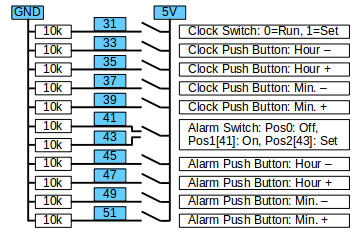

Schalter und Taster verbunden mit der Platine

Arduino = blau

Schalter und Taster verbunden mit der Platine

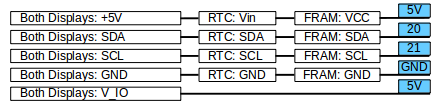

Displays, RTC, FRAM verbunden mit der Platine

Arduino = blau

Displays, RTC, FRAM verbunden mit der Platine

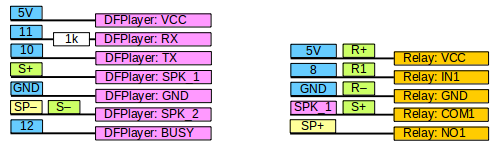

DFPlayer, Relais, Lautsprecher verbunden mit der Platine

Arduino = blau, Terminal blocks = grĂ¼n, Lautsprecher = gelb, DFPlayer = violett

DFPlayer, Relais, Lautsprecher verbunden mit der Platine
